Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).
Моменты затяжки см. тут
Необходимый инструмент: ключи или торцовые головки «на 12», «на 14», «на 19», «на 24», отвертка с плоским лезвием, шприц, монтажная лопатка.
1. Снимите ремень привода вспомогательных агрегатов (см. тут).
2. Ослабьте хомут крепления к насосу ГУРа питающего шланга, сжав пассатижами его отогнутые ушки.
3. Сдвиньте хомут по шлангу…
4. …и отсоедините питающий шланг от патрубка насоса.
5. Слейте жидкость из бачка гидроусилителя в заранее подготовленную емкость.
6. Сожмите фиксатор колодки жгута проводов датчика давления рабочей жидкости системы гидроусилителя руля…

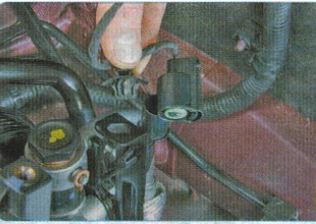

7. …и разъедините колодки.
8. Достаньте держатель жгута проводов из кронштейна на корпусе насоса ГУРа.
9. Открутите болт-штуцер напорного трубопровода и снимите болт вместе с уплотнительной шайбой.
10. Отсоедините от насоса напорный трубопровод с уплотнительной шайбой, установленной под ней. При этом возможно вытекание небольшого количества рабочей жидкости из трубопровода насоса.
11. Снимите уплотнительную шайбу,
Примите меры, предотвращающие вытекание рабочей жидкости из трубопровода, заглушив его, например, деревянной пробкой.

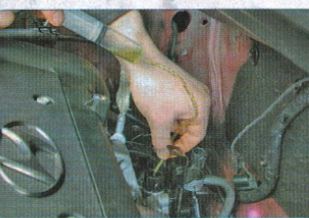

12. С помощью шприца откачайте остатки рабочей жидкости из насоса гидроусилителя.
13, Открутите два крепежных болта насоса к кронштейну двигателя (второй болт находится под шкивом насоса)…
14. …и снимите насос с кронштейна двигателя.
15. Отожмите фиксатор колодки жгута проводов и отсоедините колодку от датчика давления рабочей жидкости системы гидроусилителя рулевого управления.
16. Открутите два крепежных болта трубопровода подводящего контура гидроусилителя…
17. …и снимите трубопровод.
18. Подденьте отверткой уплотнительное кольцо и снимите кольцо с насоса гидроусилителя.
19. Открутите датчик давления рабочей жидкости системы гидроусилителя руля.
20. Для предотвращения попадания грязи в насос заглушите отверстия трубопровода и датчика давления.
21. Зафиксировав насос любым доступным способом, выверните клапан напорного трубопровода.

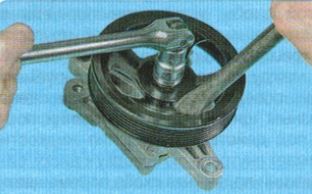

22. Удерживая монтажной лопаткой шкив насоса от проворачивания, отверните гайку крепления шкива и снимите шкив насоса гидроусилителя.
23. Установите насос гидроусилителя рулевого управления в порядке, обратном снятию.
24. Установите ремень привода вспомогательных агрегатов.
25. Залейте жидкость в систему гидроусилителя рулевого управления и удалите из нее воздух (см. тут).
Источник: KIA Rio III: Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.: ООО «ИДТР», 2012. -320 с: ил. + эл. схемы
