Замена ремня привода навесного оборудования
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.

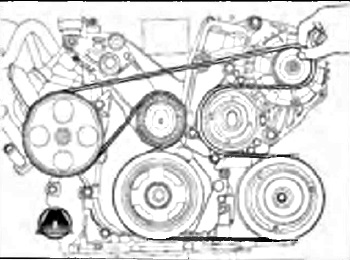

2. Используя рожковый ключ, провернуть против часовой стрелки натяжитель приводного ремня, чтобы уменьшить его натяжение и снять со шкивов.
Во время снятия ремня привода навесного оборудования необходимо быть предельно осторожным, так как ключ установлен на натяжитель, который в свою очередь находится под давлением пружины
Установка

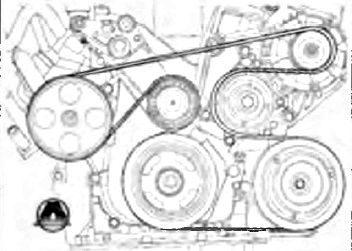

1. Установить приводной ремень на шкивы, как показано на рисунке ниже.
Во время снятия ремня привода навесного оборудования необходимо быть предельно осторожным, так как ключ установлен на натяжитель, который в свою очередь находится под давлением пружины
Установка
1. Установить приводной ремень на шкивы, как показано на рисунке ниже.

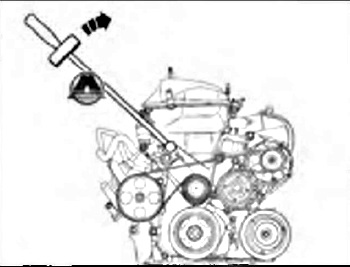

2. Используя подходящий ключ, отвести натяжитель по часовой стрелке, как показано на рисунке ниже.
2. Используя подходящий ключ, отвести натяжитель по часовой стрелке, как показано на рисунке ниже.
3. Установить окончательно ремень привода навесного оборудования. Высвободить натяжитель, чтобы он нагрузил приводной ремень.
3. Установить окончательно ремень привода навесного оборудования. Высвободить натяжитель, чтобы он нагрузил приводной ремень.
Перед тем, как высвободить натяжитель, убедиться в том, что ремень установлен должным образом своими клиньями в выборки на шкивах.
Замена натяжителя ремня привода навесного оборудования
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять декоративную крышку двигателя.
3. Снять ремень привода навесного оборудования (см. выше).
Перед тем, как высвободить натяжитель, убедиться в том, что ремень установлен должным образом своими клиньями в выборки на шкивах.
Замена натяжителя ремня привода навесного оборудования
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять декоративную крышку двигателя.
3. Снять ремень привода навесного оборудования (см. выше).

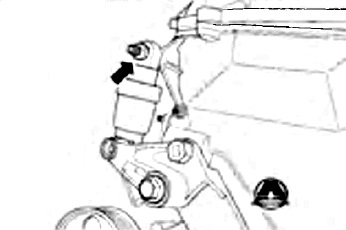

4. Отвернуть гайку крепления натяжителя ремня привода навесного оборудования, как показано на рисунке ниже.
4. Отвернуть гайку крепления натяжителя ремня привода навесного оборудования, как показано на рисунке ниже.

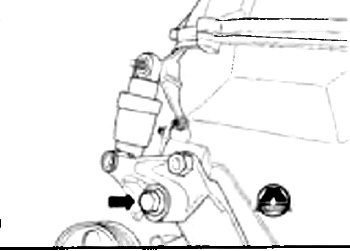

5. Выкрутить болт крепления кронштейна ролика натяжителя ремня привода навесного оборудования, как показано на рисунке ниже.
5. Выкрутить болт крепления кронштейна ролика натяжителя ремня привода навесного оборудования, как показано на рисунке ниже.
Установка

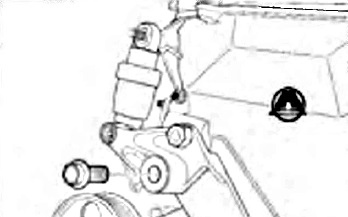

1. Установить кронштейн ролика натяжителя ремня привода навесного оборудования. Затем установить болт крепления кронштейна, как показано на рисунке ниже. Момент затяжки болта крепления при установке: 69 Нм.
Установка
1. Установить кронштейн ролика натяжителя ремня привода навесного оборудования. Затем установить болт крепления кронштейна, как показано на рисунке ниже. Момент затяжки болта крепления при установке: 69 Нм.

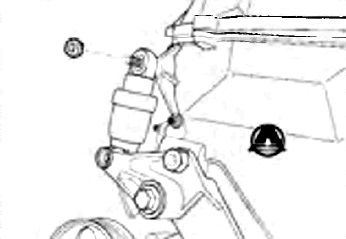

2. Установить гайку крепления натяжителя в сборе, как показано на рисунке ниже. Момент затяжки гайки крепления: 29 Нм.
2. Установить гайку крепления натяжителя в сборе, как показано на рисунке ниже. Момент затяжки гайки крепления: 29 Нм.
3. Установить ремень привода навесного оборудования.
4. Установить декоративную крышку двигателя.
5. Подсоединить отрицательную клемму к аккумуляторной батарее.
