Необходимый инструмент: ключи «на 12», «на 14», «на 17», пассатижи, отвертка с крестообразным лезвием.
Педаль сцепления снимают для замены пластмассовых втулок педали оси при появлении скрипа, заедания или увеличенном люфте, а также для замены возвратной пружины педали сцепления при ее повреждении.
Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).
1. Отожмите фиксаторы и отсоедините колодку с проводами от датчика начала хода педали сцепления.
2. Отожмите отверткой фиксатор и отсоедините колодку с проводами от датчика конца хода педали сцепления.
3. В салоне автомобиля под панелью приборов отверткой подденьте пружинный фиксатор…
4. …и достаньте его из отверстия оси крепления наконечника штока главного цилиндра сцепления.
5. Снимите шайбу.
6. Подденьте отверткой
7. …и снимите с оси педали наконечник штока главного цилиндра привода выключения сцепления.
8. Открутите четыре крепежных гайки педали к кузову…
9. …и снимите педаль.
10, Выведите из зацепления с педалью отогнутый конец возвратной пружины.
11. Отожмите фиксаторы крепления колодки жгута проводов датчика конца хода педали сцепления и отсоедините колодку от кронштейна педали сцепления.
12. Удерживая ключом от проворачивания, отверните гайку крепления датчика конца хода педали сцепления…
13. …и снимите датчик.
14. Таким же образом снимите датчик начала хода педали сцепления.
15. Открутите гайку крепления оси педали сцепления, удерживая ось от проворачивания вторым ключом.
16. Извлеките ось из отверстий педали и кронштейна.
17. Снимите с педали возвратную пружину…
18. …и дистанционную втулку

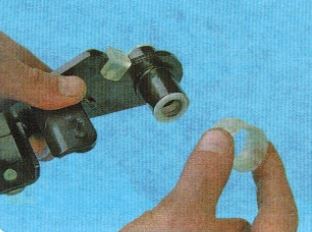

19. Достаньте из отверстий педали пластмассовые втулки.
20. Соберите педаль сцепления в порядке, обратном разборке. Ось и втулки смажьте тонким слоем консистентной смазки. При необходимости установите новую возвратную пружину педали сцепления.
21. Установите педаль выключения сцепления в порядке, обратном снятию,
Источник: KIA Rio III: Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.: ООО «ИДТР», 2012. -320 с: ил. + эл. схемы
