Рассмотрены автомобили Хёндай Санта Фе 2-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновыми двигателями: 2.4 л (174 л.с.), 2.7 л (189 л .с.) и дизельный двигатель 2.2 л (197 л.с., TURBO).
Моменты затяжки см. тут
Вам потребуются: ключи «на 19», «на 22», пассатижи, отвертка с плоским лезвием, съемник шаровых шарниров, ключ для гаек колес.
Работа показана на примере левого переднего поперечного рычага. Правый передний поперечный рычаг заменяют аналогично.
1.Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
2. Ослабьте затяжку гаек крепления соответствующего колеса. Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.
3. Приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
4. Промаркируйте положение эксцентриковой шайбы относительно поперечины, поскольку неправильная установка переднего поперечного рычага при сборке может привести к изменению регулировки углов установки колес.
5. Удерживая регулировочный болт крепления переднего поперечного рычага к поперечине от проворачивания, отверните гайку.
6. Снимите эксцентриковую шайбу и извлеките регулировочный болт из отверстия поперечины и рычага.

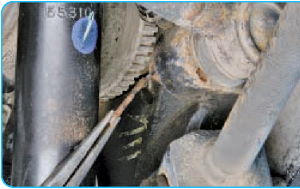

7. Выньте шплинт пальца шарнира рычага.
8. Отверните гайку пальца шарнира рычага.
9. Установите съемник шаровых шарниров…
10. .и выпрессуйте палец шарнира рычага из отверстия кулака подвески.

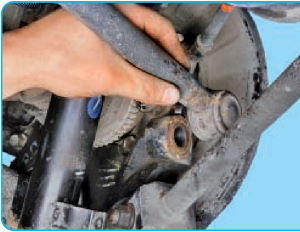

11. Снимите передний поперечный рычаг.
12. Установите новый рычаг в порядке, обратном снятию, не затягивая окончательно резьбовые соединения.
13. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затягивайте резьбовые соединения подвески на автомобиле.
14. После замены рычага проверьте и при необходимости отрегулируйте углы установки колес (см. тут). Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
