Рассмотрены автомобили Хёндай Санта Фе 2-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновыми двигателями: 2.4 л (174 л.с.), 2.7 л (189 л .с.) и дизельный двигатель 2.2 л (197 л.с., TURBO).
Моменты затяжки см. тут
Вам потребуются: ключ «на 19», ключ для гаек колес.
Работа показана на примере замены левого рычага передней подвески. Правый рычаг передней подвески заменяют аналогично.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Ослабьте затяжку гаек крепления соответствующего колеса.
ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.
3. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
4. Удерживая от проворачивания стяжной болт крепления шаровой опоры, отверните гайку болта.
5. Извлеките стяжной болт из отверстия в поворотном кулаке.
6. Извлеките палец шаровой опоры из клеммового соединения кулака.
7. Удерживая болт переднего крепления рычага от проворачивания, отверните гайку болта.
8. Извлеките болт из отверстия рычага и кронштейна на подрамнике.

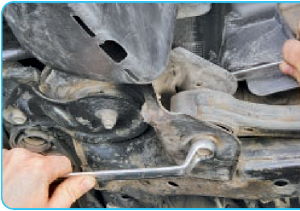

9. Удерживая болт заднего крепления рычага от проворачивания, отверните гайку болта.

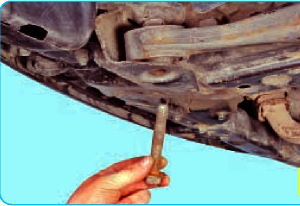

10. Удерживая рычаг передней подвески, извлеките болт.
11. …и снимите рычаг передней подвески.
12. Установите рычаг передней подвески в порядке, обратном снятию, не затягивая окончательно резьбовые соединения.
13. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затягивайте резьбовые соединения подвески на автомобиле, стоящем на земле, моментами, указанными в приложении 1.
14. После установки рычага проверьте и при необходимости отрегулируйте углы установки колес (см. тут). Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
