Работа показана на примере двигателя 1,6 л. На двигателе 2,0 л работа выполняется аналогично.
Вам потребуются: отвертка с плоским лезвием, ключ «на 13».
Для замены подушки катколлектора выполните следующие операции.
1. Выверните два болта крепления подушки катколлектора к подрамнику.

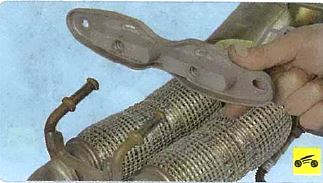

2. Сдвиньте отверткой подушку с кронштейна катколлектора…
3. …и снимите ее.

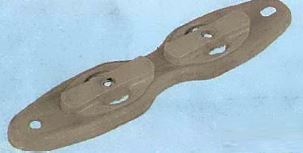

4. Установите новую подушку в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейны катколлектора.
Для замены подушки дополнительного глушителя выполните следующие операции.

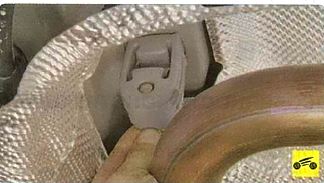

1. Сдвиньте подушку…

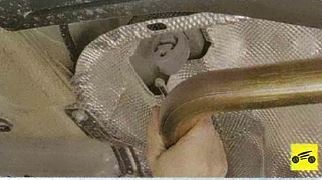

2. …и снимите ее с кронштейна трубы дополнительного глушителя.

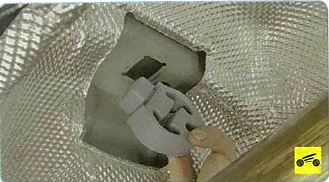

3. Поверните подушку на 90’…

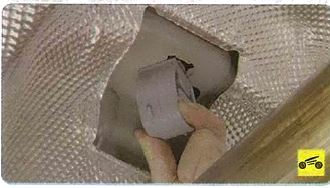

4. …и снимите подушку.
5. Установите подушку подвески дополнительного глушителя в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейн на трубе дополнительного глушителя, а также хвостовике подушки.
Для замены подушек основного глушителя выполните следующие операции.

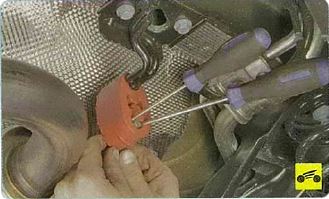

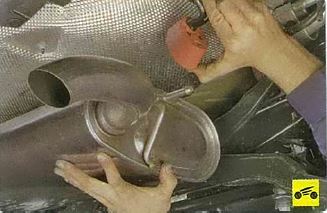

1. Поддев отвертками, сдвиньте подушку..
2. …и снимите ее с правого кронштейна основного глушителя.

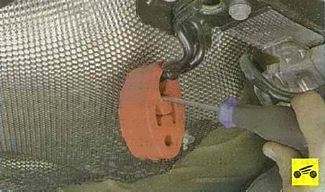

3. Поддев отверткой, сдвиньте подушку..
4. …и снимите подушку с кронштейна кузова.
5. Установите подушку подвески дополнительного глушителя в порядке, обратном снятию. Для облегчения установки подушки смажьте мыльным раствором кронштейн на трубе основного глушителя, а также кронштейн на кузове.
6. Аналогично снимите левую и промежуточную подушки подвески основного глушителя.
