Замена поперечины передней подвески Ford Focus 3

Моменты затяжки см.  тут

Вам потребуются: ключи «на 10», «на 15», «на 17», «на 18», «на 21», ключ TORX Т55, отвертка с плоским лезвием.
1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
2. Установите автомобиль на подъемник и снимите передние колеса.
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

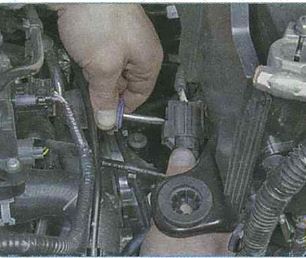

4. Выверните болт крепления массового провода к блоку плавких вставок.




5. Отожмите фиксатор и разъедините колодки жгутов проводов электроусилителя рулевого управления.

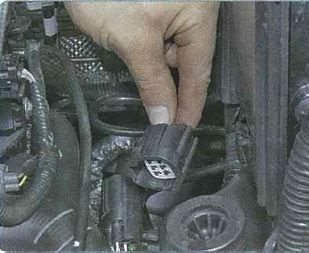

6. Извлеките колодку из держателя на полке аккумуляторной батареи.

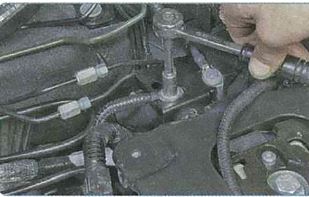

7. Выверните болт крепления второго массового провода к кронштейну крепления аккумуляторной батареи (аккумуляторная батарея и полка аккумуляторной батареи для наглядности сняты).

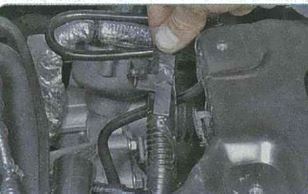

8. Выведите держатель жгута проводов электроусилителя из отверстия в полке аккумуляторной батареи.

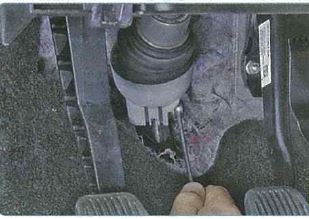

9. В салоне автомобиля под панелью приборов ослабьте гайку клеммового соединения рулевого вала с валом рулевого механизма и разъедините валы.

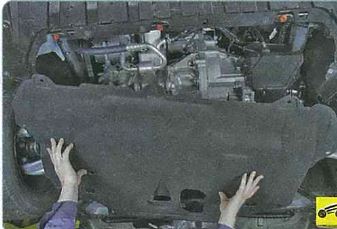

10. Снимите брызговик двигателя (см. тут) .




11. Отсоедините от поворотных кулаков наконечники рулевых тяг (см. тут).

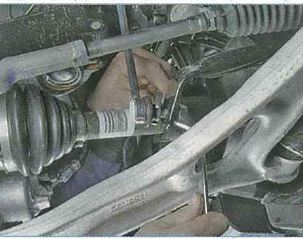

12. Удерживая от проворачивания, отверните гайку крепления пальца нижнего шарнира стойки стабилизатора к штанге стабилизатора. Аналогично отверните гайку крепления пальца нижнего шарнира стойки стабилизатора к штанге стабилизатора с другой стороны.

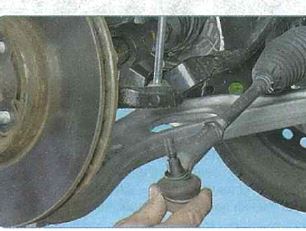

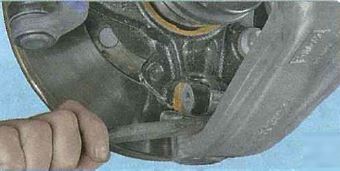

13. Выпрессуйте пальцы шаровых опор из поворотных кулаков (см. тут).

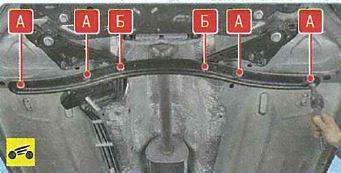

14. Выверните четыре болта А и отверните две гайки Б крепления распорки к кузову.

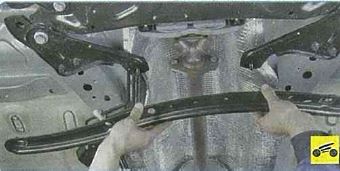

15. Снимите распорку.

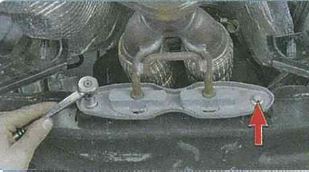

16. Выверните два болта крепления кронштейна подвески системы выпуска отработавших газов к поперечине.

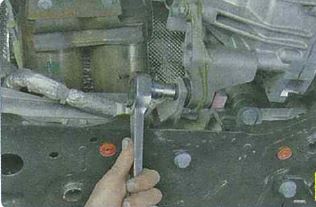

17. Выверните болт крепления задней опоры к кронштейну коробки передач.

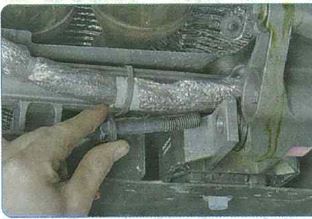

18. Достаньте болт

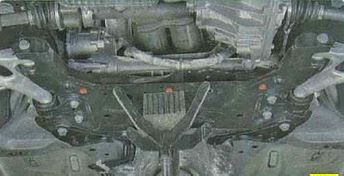

19. Установите под поперечину передней подвески опору (например, гидравлическую стойку или домкрат).

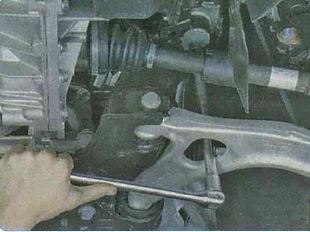

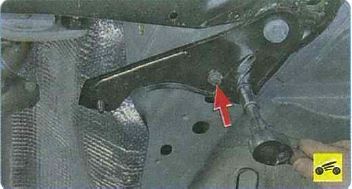

20. Выверните болты переднего крепления поперечины слева и справа через отверстия в рычагах.

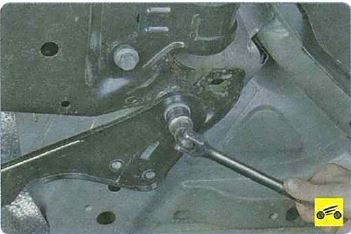

21. Выверните два болта крепления левого кронштейна поперечины к кузову.
22. Аналогично выверните два болта крепления правого кронштейна поперечины.




23. Выверните болт заднего крепления поперечины к кузову…

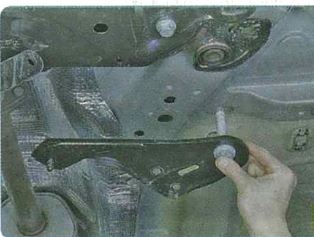

24. затем снимите кронштейн с поперечины

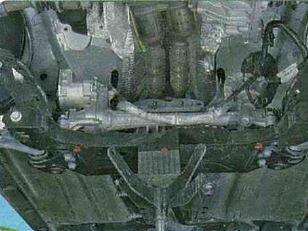

25. Снимите поперечину передней подвески в сборе с нижними рычагами, рулевым механизмом и штангой стабилизатора, опустив ее вниз. При необходимости снимите штангу стабилизатора (см, тут), рулевой механизм (см. тут} и рычаги (см. тут).
26. Установите детали в порядке, обратном снятию. Затяните болты необходимым моментом.
27, После установки поперечины передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы
