Требуются: отвертки с плоским и крестообразным лезвием, пассатижи, ключи «на 8» и «на 10».
1. Сожмите пассатижами ушки хомута крепления шланга малого контура системы вентиляции картера, сдвиньте хомут по шлангу…
2. …и отсоедините шланг от штуцера крышки головки блока цилиндров.
1. Сожмите пассатижами ушки хомута крепления шланга малого контура системы вентиляции картера, сдвиньте хомут по шлангу…
2. …и отсоедините шланг от штуцера крышки головки блока цилиндров.
3. Сожмите пассатижами ушки хомута крепления шланга большого контура системы вентиляции картера, сдвиньте хомут по шлангу…
4. Отсоедините шланг от штуцера крышки головки блока цилиндров.
3. Сожмите пассатижами ушки хомута крепления шланга большого контура системы вентиляции картера, сдвиньте хомут по шлангу…
4. Отсоедините шланг от штуцера крышки головки блока цилиндров.

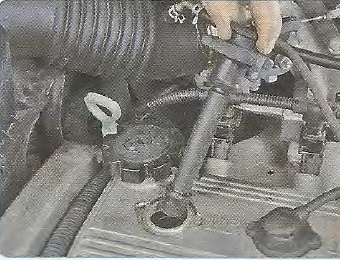

5. Снимите наконечники со свечей зажигания и отведите провода высокого напряжения в сторону.
5. Снимите наконечники со свечей зажигания и отведите провода высокого напряжения в сторону.

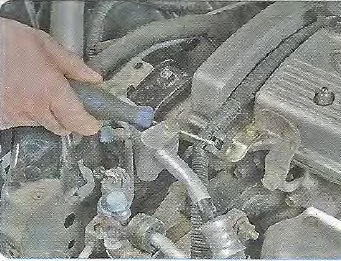

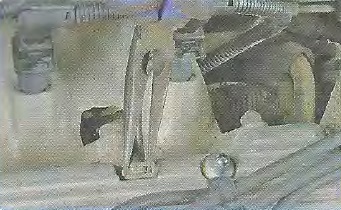

6. Подденьте отверткой фиксатор держателя жгута проводов
6. Подденьте отверткой фиксатор держателя жгута проводов

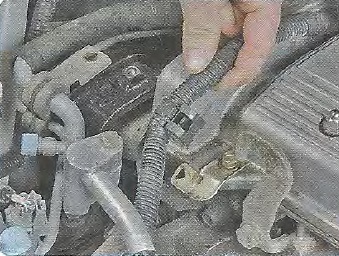

7. Отведите жгут проводов в сторону.
7. Отведите жгут проводов в сторону.

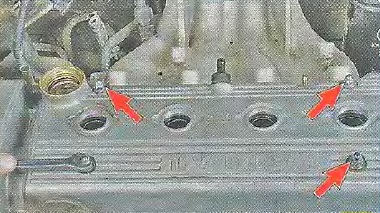

8. Отверните четыре гайки крепления крышки головки блока цилиндров.
8. Отверните четыре гайки крепления крышки головки блока цилиндров.

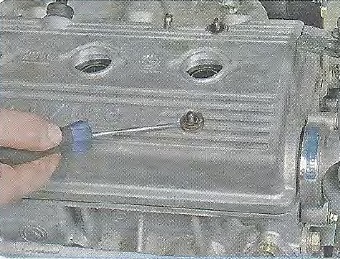

9. Подденьте отверткой
10. Снимите шайбы
9. Подденьте отверткой
10. Снимите шайбы

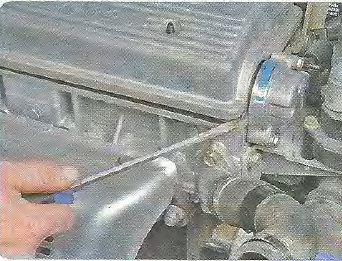

11. Подденьте отверткой
12. Снимите крышку с головки блока цилиндров.
11. Подденьте отверткой
12. Снимите крышку с головки блока цилиндров.

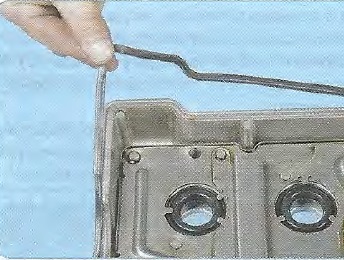

13. Извлеките прокладку из паза крышки ГБЦ.
13. Извлеките прокладку из паза крышки ГБЦ.

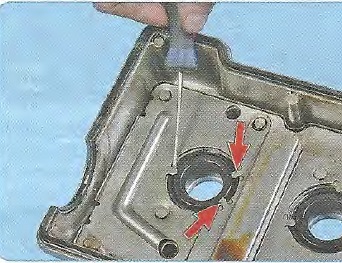

14. Подденьте отверткой и отогните ушки фиксации прокладки свечного колодца.
14. Подденьте отверткой и отогните ушки фиксации прокладки свечного колодца.

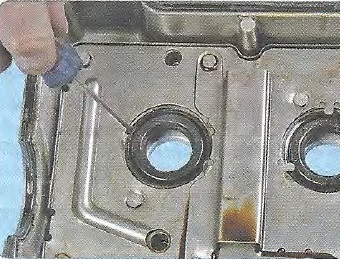

15. Подденьте отверткой и извлеките прокладку свечного колодца из паза крышки головки блока цилиндров.
16. Аналогично извлеките остальные прокладки свечных колодцев.
17. Очистите от остатков масла пазы крышки и привалочную поверхность головки блока цилиндров.
18. Установите новые прокладки.
19. Установите все детали в порядке, обратном снятию.
Информация актуальна для моделей MK с 2006 по 2015 года выпуска, и для моделей MK Cross с 2011 по 2016 год выпуска.
