Вам потребуются: ключи «на 10», «на 13», пассатижи, отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы минус аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. тут).
3. Снимите облицовку моторного отсека (см. тут).
4. Отожмите фиксаторы и разъедините колодки проводов электровентилятора системы охлаждения двигателя.
5. Ослабьте хомут, сдвиньте его по шлангу..
6. …и отсоедините шланг от нижнего патрубка радиатора.
7. Ослабьте хомут крепления подводящего шланга…
8. …и отсоедините шланг от верхнего патрубка
радиатора.
9. Выверните болт крепления кронштейна трубки кондиционера к раме радиатора…
10. …и сдвиньте кронштейн в сторону.
11. Подденьте отверткой и отсоедините фиксатор троса капота от рамы радиатора.
12. Выверните болт крепления звукового сигнала к раме радиатора…
13. …и снимите его
14. Отсоедините наконечники проводов от звукового сигнала.
15. Выверните два болта А крепления замка капота и болт Б крепления стойки рамы радиатора.
16. Выверните болт крепления вентилятора конденсора системы кондиционирования к раме радиатора.
17. Выверните два болта крепления конденсора кондиционера к раме радиатора.
18. Выверните по два болта крепления рамы радиатора к кузову с каждой стороны…
19. Снимите ее
Места расположения болтов крепления рамы радиатора.
20. Извлеките кронштейны радиатора из нижних отверстий крепления и снимите радиатор в сборе с электровентилятором и расширительным бачком.
21. Сожмите пассатижами ушки хомута, сдвиньте хомут с места крепления…
22. …и отсоедините пароотводящий шланг от патрубка расширительного бачка.
23. Извлеките пароотводящий шланг из фиксаторов на расширительном бачке.
24. Сожмите пассатижами ушки хомута, сдвиньте хомуте места крепления…
25. …отсоедините пароотводящий шланг от патрубка радиатора и снимите его.

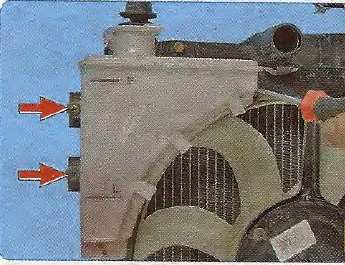

26. Выверните три винта крепления расширительного бачка к кожуху вентилятора…
27. Снимите его
28. Выверните четыре болта крепления кожуха электровентилятора к радиатору
29. Снимите электровентилятор.
30 — 31. Снимите подушки верхнего крепления радиатора. Осмотрите их, при надобности произведите замену.
32. Снимите подушки нижнего крепления радиатора.
33. Осмотрите их. Сильно деформированные или затвердевшие подушки замените.
34. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.
35. Проверьте герметичность радиатора, для чего заглушите его патрубки, подведите к нему воздух под давлением 0,1 МПа и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.
36. Установите радиатор в порядке, обратном снятию.
Информация актуальна для моделей MK с 2006 по 2015 года выпуска, и для моделей MK Cross с 2011 по 2016 год выпуска.
