Рассмотрены автомобили Хёндай Санта Фе 2-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновыми двигателями: 2.4 л (174 л.с.), 2.7 л (189 л .с.) и дизельный двигатель 2.2 л (197 л.с., TURBO).
Моменты затяжки см. тут
Вам потребуются: ключи «на 22», на «24», пассатижи, ключ для гаек колес. и съемник шаровых шарниров.
Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяют аналогично.
1. Затормозите автомобиль стояночным тормозом, установите противооткатные упоры («башмаки») под задние колеса и ослабьте затяжку гаек соответствующего колеса. Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.
2. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
3. Пометьте на резьбе рулевой тяги положение торца контргайки наконечника тяги, чтобы после сборки по возможности не изменилось схождение колес.
4. Ослабьте затяжку контргайки наконечника рулевой тяги.
5. Сожмите отогнутые концы шплинта.
6. Извлеките шплинт из отверстия в пальце шарового шарнира наконечника.
7. Отверните гайку крепления пальца наконечника к поворотному кулаку.

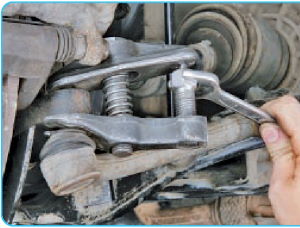

8. Установите съемник шаровых шарниров и выпрессуйте палец из отверстия кронштейна поворотного кулака.
9. Отверните наконечник от рулевой тяги. При отворачивании наконечника рулевой тяги подсчитайте количество оборотов, чтобы при установке нового наконечника навернуть его на то же самое количество оборотов. При этом схождение колес изменится незначительно.
10. Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на то число оборотов, которое было подсчитано при снятии. При установке наконечников рулевых тяг в поворотные кулаки шплинты пальцев шарниров наконечника рулевых тяг заменяйте новыми.
11. Затяните контргайку, после чего ее торец должен совпасть с нанесенной (см. п. 3) на рулевой тяге меткой. Если это не так, ослабьте контргайку, вращая рулевую тягу, и либо наверните, либо выверните тягу наконечника до метки на рулевой тяге.
12. После замены наконечника рулевой тяги проверьте и при необходимости отрегулируйте углы установки колес (см. «Проверка и регулировка углов установки колес»). Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
