Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять верхнюю часть центральной панель управления, затем отсоединить разъем жгута электропроводки, как показано на рисунке ниже.
3. Снять держатель чашки центральной напольной консоли. Необходимо отсоединить шесть зажимов центральной консоли.
3. Снять держатель чашки центральной напольной консоли. Необходимо отсоединить шесть зажимов центральной консоли.

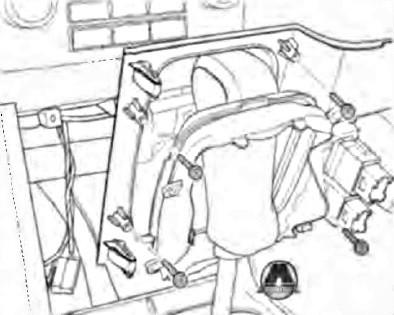

4. Выкрутить винты крепления и снять чехол рычага переключения передач, как показано на рисунке ниже.
4. Выкрутить винты крепления и снять чехол рычага переключения передач, как показано на рисунке ниже.
5. Выкрутить болты крепления центральной консоли, как показано на рисунке ниже.
5. Выкрутить болты крепления центральной консоли, как показано на рисунке ниже.
6. Выкрутить болты крепления дополнительной емкость центральной консоли, как показано на рисунке ниже.
6. Выкрутить болты крепления дополнительной емкость центральной консоли, как показано на рисунке ниже.
7. Отсоединить фиксирующий зажим боковой части центральной консоли, как показано на рисунке ниже.
7. Отсоединить фиксирующий зажим боковой части центральной консоли, как показано на рисунке ниже.
8. Отсоединить фиксирующий зажим боковой части центральной консоли, как показано на рисунке ниже.
8. Отсоединить фиксирующий зажим боковой части центральной консоли, как показано на рисунке ниже.
9. После снятия центральной напольной консоли, необходимо выкрутить болты крепления, показанные на рисунке ниже.
9. После снятия центральной напольной консоли, необходимо выкрутить болты крепления, показанные на рисунке ниже.
10. Используя специальные плоскогубцы, извлечь стопорный пружинный палец рычага переключения передач.
10. Используя специальные плоскогубцы, извлечь стопорный пружинный палец рычага переключения передач.
11. Снять втулку штока рычага переключения передач, как показано на рисунке ниже.
11. Снять втулку штока рычага переключения передач, как показано на рисунке ниже.
12. Используя плоские отвертки, переместить черные пружины с обеих сторон рычага вниз, как показано на рисунке ниже. Снять рычаг переключения передач в сборе.
13. Снять втулку штока рычага переключения передач, как показано на рисунке ниже.
12. Используя плоские отвертки, переместить черные пружины с обеих сторон рычага вниз, как показано на рисунке ниже. Снять рычаг переключения передач в сборе.
13. Снять втулку штока рычага переключения передач, как показано на рисунке ниже.
Установка
1. Запрессовать шток рычага переключения передач во втулку, как показано на рисунке ниже.
Установка
1. Запрессовать шток рычага переключения передач во втулку, как показано на рисунке ниже.
2. Запрессовать шток рычага переключения передач до упора в рычаг, после чего проверить жесткость соединения.
2. Запрессовать шток рычага переключения передач до упора в рычаг, после чего проверить жесткость соединения.
3. Установить и запрессовать втулку рычага переключения передач, как показано на рисунке ниже.
3. Установить и запрессовать втулку рычага переключения передач, как показано на рисунке ниже.
4. Установить стопорный пружинный палец штока рычага переключения передач, как показано на рисунке ниже.
4. Установить стопорный пружинный палец штока рычага переключения передач, как показано на рисунке ниже.
5. Установить и затянуть болты крепления модуля рычага переключения передач, как показано на рисунке ниже. Проверить и убедиться в том, что рычаг перемещается и фиксируется во всех положения без проблем.
5. Установить и затянуть болты крепления модуля рычага переключения передач, как показано на рисунке ниже. Проверить и убедиться в том, что рычаг перемещается и фиксируется во всех положения без проблем.
6. Установить центральную напольную консоль в сборе, затянуть болты крепления, как показано на рисунке ниже.
6. Установить центральную напольную консоль в сборе, затянуть болты крепления, как показано на рисунке ниже.
7. Установить фиксирующий зажим центральной консоли в сборе со стороны пассажира, как показано на рисунке ниже.
7. Установить фиксирующий зажим центральной консоли в сборе со стороны пассажира, как показано на рисунке ниже.
8. Установить фиксирующий зажим центральной консоли в сборе со стороны водителя, как показано на рисунке ниже.
8. Установить фиксирующий зажим центральной консоли в сборе со стороны водителя, как показано на рисунке ниже.
9. Установить и затянуть болты крепления дополнительной емкости центральной напольной консоли, как показано на рисунке ниже.
9. Установить и затянуть болты крепления дополнительной емкости центральной напольной консоли, как показано на рисунке ниже.
10. Установить кожух и панель облицовки рычага переключения передача, как на рис. ниже.
10. Установить кожух и панель облицовки рычага переключения передача, как на рис. ниже.
Подсоединить разъем жгута электропроводки переключателя подогрева сидений в первую очередь.
11. Установить кожух рычага переключения передач вместе с держателем чашек центральной консоли, затем установить и затянуть винты крепления, как показано на рисунке ниже.
Подсоединить разъем жгута электропроводки переключателя подогрева сидений в первую очередь.
11. Установить кожух рычага переключения передач вместе с держателем чашек центральной консоли, затем установить и затянуть винты крепления, как показано на рисунке ниже.
12.Установить, надавить и зафиксировать кожух рычага переключения передач в шести зажимах. Убедиться в надежности крепления.
12.Установить, надавить и зафиксировать кожух рычага переключения передач в шести зажимах. Убедиться в надежности крепления.
13.Установить контрольную панель центральной панели управления, предварительно подсоединив все разъемы жгутов электропроводки, как показано на рисунке ниже.
13.Установить контрольную панель центральной панели управления, предварительно подсоединив все разъемы жгутов электропроводки, как показано на рисунке ниже.
14. Подсоединить отрицательную клемму к аккумуляторной батарее.
