Рассмотрены автомобили Хёндай Санта Фе 2-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска с бензиновыми двигателями: 2.4 л (174 л.с.), 2.7 л (189 л .с.) и дизельный двигатель 2.2 л (197 л.с., TURBO).
Моменты затяжки см. тут
Вам потребуются: ключи «на 10», «на 14», «на 17», «на 19», «на 24», торцовая головка «на 32», пассатижи, отвертка с плоским лезвием, съемник шаровых шарниров, ключ для гаек колес.
Работа показана на примере левого верхнего поперечного рычага. Правый верхний поперечный рычаг заменяют аналогично.
1. Снимите поперечину в сборе с рычагами, штангой стабилизатора, кулаками и редуктором привода задних колес (см. «Снятие и установка поперечины задней подвески»).
2. Выньте шплинт пальца шарового шарнира.

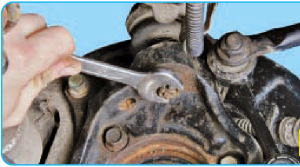

3. Отверните гайку пальца шарового шарнира.

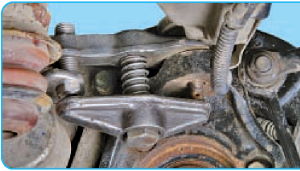

4. Установите съемник шаровых шарниров.

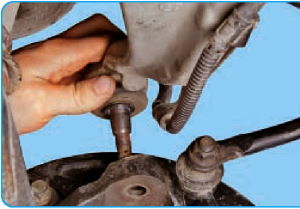

5. …и выпрессуйте палец шарового шарнира из отверстия кулака задней подвески.

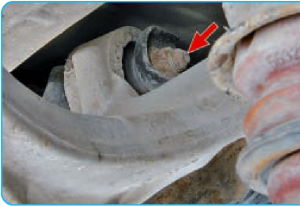

6. Удерживая от проворачивания болт переднего крепления верхнего поперечного рычага, отверните гайку болта и извлеките болт.

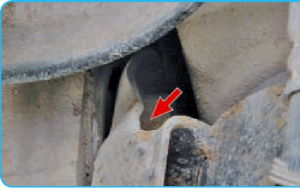

7. Аналогично отверните гайку и извлеките болт заднего крепления рычага.
8. Снимите верхний поперечный рычаг.
9. Установите новый рычаг в порядке, обратном снятию.
10. Установите поперечину в сборе в порядке, обратном снятию.
