Вам потребуется: ключи «на 16», «на 19», «на 21», TORX Т30, ключ для болтов колес, съемник шаровых шарниров.
Замена наконечника показана на примере левой боковой тяги, правый наконечник заменяется аналогично.
1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.
2. Ослабьте затяжку контргайки наконечника рулевой тяги.
3. Отверните гайку крепления пальца шарнира к рычагу поворотного кулака, удерживая палец от проворачивания.
4. Установите съемник шаровых шарниров.
5. Выпрессуйте палец из бобышки поворотного рычага.
6. Отметьте положение наконечника рулевой тяги, чтобы при установке нового наконечника по возможности не нарушить угол схождения колес.

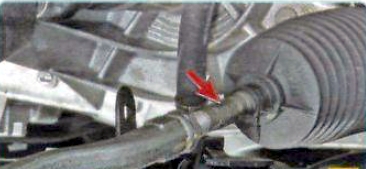

7. Сверните наконечник с рулевой тяги, подсчитывая количество оборотов. При необходимости удерживайте тягу от проворачивания ключом за лыски (показаны стрелкой).
8. Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на такое количество оборотов, которое было подсчитано при снятии (наконечник нужно навернуть до нанесенной метки). Момент затяжки контргайки 50 Н-м, гайки пальца шарового шарнира наконечника рулевой тяги 37 Н-м.
9. Проверьте и в случае необходимости отрегулируйте углы установки колес на станции техобслуживания.
Инструкция актуальна для моделей Рено Дастер 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
