Снятие и установка амортизаторной стойки передней подвески
Вам потребуются: ключи «на 16», «на 21», ключи TORX T30, XZN М14, торцовые головки «на 18», «на 36», ключ-шестигранник «на 5», пассатижи, монтажная лопатка.
1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. На стоящем на земле автомобиле ослабьте затяжку болтов крепления колеса…
3. …и гайки ступицы.
4. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры, отверните гайку ступицы переднего колеса, выверните болты крепления и снимите колесо.
5. Откройте капот и установите его на упор.
6. Снимите рычаги стеклоочистителя и решетку короба воздухопритока (см. тут).
7. Удерживая от проворачивания, отверните гайку крепления пальца шарнира стойки стабилизатора к кронштейну амортизаторной стойки…
8. и извлеките палец из отверстия кронштейна амортизационной стойки.
9. Извлеките втулку тормозного шланга из пазов держателя на амортизаторной стойке.
10. Подденьте пассатижами пружинный фиксатор…
11. …и извлеките его из пазов наконечника тормозного шланга.
12. Выведите из держателя на стойке тормозной шланг.
13. Извлеките втулку провода датчика частоты вращения колеса из держателя на амортизаторной стойке.

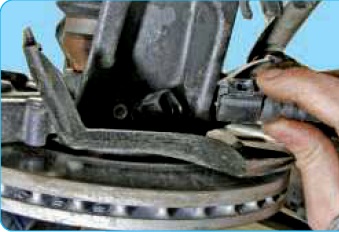

14. Отсоедините колодку жгута проводов от датчика частоты вращения колеса,
15. Отверните три гайки крепления шаровой опоры к рычагу передней подвески…
16. …и выведите болты крепления шаровой опоры из отверстии в рычаге.
17. Извлеките хвостовик наружного шарнира из отверстия ступицы переднего колеса. Закрепите на кузове, например проволокой, привод переднего колеса, не допуская перегиба внутреннего шарнира.
18. Установите болты крепления шаровой опоры в отверстия рычага передней подвески и навинтите гайки крепления, не затягивая их.
19. Удерживая от проворачивания головку стяжного болта…
20. …отверните гайку болта крепления поворотного кулака к амортизаторной стойке и извлеките болт.
21. Снимите крышку гайки верхнего крепления амортизаторной стойки.
22. Удерживая шток амортизатора от проворачивания, отверните гайку верхнего крепления амортизаторной стоики.
23. …и снимите упор.
24. Извлеките стойку из клеммового соединения поворотного кулака, предварительно разжав монтажной лопаткой клемму. 25. Отсоедините амортизаторную стойку от рычага поворотного кулака и снимите амортизаторную стойку. 26. Установите амортизаторную стойку и все детали в порядке, обратном снятию, с учетом следующего: — замените гайку верхнего крепления амортизаторной стойки и затяните ее моментом 60 Н-м; — замените гайку и болт крепления амортизаторной стойки к поворотному кулаку передней подвески, затяните гайку моментом 60 Н-м и доверните на 90°; — замените гайки крепления шаровой опоры к рычаг/ передней подвески и затяните их моментом 100 Н-м; — замените гайку крепления стойки стабилизатора поперечной устойчивости и затяните ее моментом 40 Н-м; — замените гайку ступицы переднего колеса,затяните ее моментом 50 Н-м и доверните на 45°.
Ремонт амортизаторной стойки передней подвески
Вам потребуются: ключ «на 21», ключ-шестигранник «на 7»…
…и приспособление для сжатия пружин.
1. Снимите амортизаторную стойку с автомобиля (см. выше).
2. Установите приспособление для сжатия пружины и сожмите пружину
3. Удерживая шток амортизатора от проворачивания, ослабьте затяжку гайки штока амортизаторной стойки…
4. …и отверните гайку.
5. Снимите со штока верхнюю опору амортизаторной стойки…
6. ..опорный подшипник..
7. …и верхнюю опорную чашку
8. Снимите со штока амортизаторной стойки пружину…
9. …защитный чехол…
10. …и буфер сжатия.
11. Осмотрите снятые детали, при обнаружении потертостей, трещин или надрывов замените поврежденные детали.
12. Осмотрите амортизатор. При обнаружении трещин, деформации и разрушений на корпусе, нижней чашке пружины, потеков масла замените амортизатор.
13. Установите амортизаторную стойку в вертикальное положение и несколько раз до упора опустите и поднимите шток амортизатора. Перемещая шток, убедитесь в том, что он перемещается без провалов, заеданий и стуков. В противном случае замените стойку. Кроме того, замените амортизаторную стойку при обнаружении потеков жидкости.
14. Замените пружину, если на ней обнаружены трещины или деформированы ее витки. 15. Соберите амортизаторную стойку в порядке, обратном разборке. Гайку крепления штока амортизаторной стойки замените новой и затяните моментом 60 Н-м. 16. Установите амортизаторную стойку на автомобиль (см. начало статьи).
Операции по замене верхней опоры и опорного подшипника амортизаторной стойки передней подвески описаны в разделе выше: «Ремонт амортизаторной стойки передней подвески»
Инструкция актуальна для автомобилей Фольксваген Поло седан с двигателями 1.6л.: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска
