Снятие
1 Снимите решетку обтекателя ветрового стекла (см. тут), чтобы освободить крышку амортизаторной стойки.
2 Снимите болт крепления ступицы (см тут) Внимание: При полностью вывернутом болте крепления ступицы автомобиль не должен стоять колесами на земле.
3 Снимите соответствующее колесо.
4 Отдайте верхнюю гайку (стрелка на сопр. иллюстрации) крепления стойки стабилизатора к опорной трубе амортизаторной стойки При этом удерживайте шаровую опору от проворачивания ключом под внутренний шестигранник.
5 Отсоедините шаровую опору из опорной трубы амортизаторной стойки и снимите стойку стабилизатора.
6 Пометьте чертилкой положение трех гаек (стрелки на сопр. иллюстрации) на поперечном рычаге (1) и отдайте эти гайки
7 Снимите поворотный кулак с шаровой опорой из поперечного рычага
8 Отсоедините рукой наружный ШРУС из ступицы (см. тут), при этом тяните его за приводной вал.
9 Закрепите приводной вал проволокой так, чтобы шарниры при снятии не отклонялись до упора.
10 Снова соедините шарнир с поперечным рычагом.
11 Подведите под поворотный кулак соответствующий подьемник Замечание: Не допускается подводить опору под шарнир.
12 Ослабьте болтовое соединение (стрелка на сопр. иллюстрации) амортизаторной стойки с поворотным кулаком, отдайте гайку крепления и выньте болт Замечание: При установке используйте новую шику.

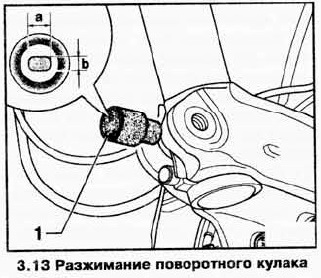

13 Вставьте в шлиц на поворотном кулаке подходящее разжимное приспособление (1 на сопр. иллюстрации) и поверните его с помощью трещотки на четверть оборота. Не снимай приспособление, снимите трещотку. При необходимости изготовьте приспособление самостоятельно (а = 8 мм, b = 5.5 мм).
14 Отожмите тормозной диск в направлении амортизаторной стойки, чтобы ее опорная груба не перекосилась в отверстии поворотного кулака
15 Медленно опустите подъемник и снимите поворотный кулак с опорной грубы амортизаторной стойки гак, чтобы труба свободно повисла.
16 Закрепите поворотный кулак на балке силового агрегата и снимите подъемник
17 Выверните 3 верхние болта (стрелки на сопр. иллюстрации) крепления стойки и снимите стойку из колесной арки.
Установка
18 Подведите под поворотный кулак подъемник и подведите к отверстию поворотного кулака опорную трубу стойки.
19 Введите в отверстие поворотного кулака опорную трубу стойки так, чтобы можно было установить нижний болт крепления амортизаторной стойки Замечание: болт установите так, чтобы его вершина была обращена по направлению движения автомобиля
20 Наверните новую гайку крепления амортизаторной стойки, но не затягивайте ее. Выньте разжимное приспособление из шлица.
21 Отвяжите поворотный кулак и осторожно приподнимите подъемник, введя амортизаторную стойку в колесную арку так. чтобы можно было вставить в опору болты При этом следите за тем, чтобы одна из двух стрелок на верхней тарелке стойки показывала а направлении движения. Замечание: Не допускается опирать подъемник в шарнир подвески.
22 Затяните новые верхние самоконтрящиеся болты крепления амортизаторной стойки с усилием 15 Нм, а затем дотяните их на угол 90′,
23 Отведите подъемник.
24 Затяните нижний болт крепления стойки с усилием 170 Нм, а затем дотяните их на угол 90′.
25 Выверните 3 гайки крепления шарнира и выньте шарнир из поперечного рычага.
26 Вставьте приводной вал в колесный подшипник, следя за тем, чтобы не повредить и не перекрутить пыльник.
27 Вставьте шарнир в поперечный рычаг, следя за тем, чтобы не повредить и не перекрутить пыльник. Наверните гайки и затяните их с усилием 75 Нм.
28 Закрепите стойку стабилизатора на опорной трубе амортизаторной стойки новой гайкой и затяните ее с усилием 65 Нм, удерживая шаровую опору от проворачивания ключом под внутренний шестигранник.
29 Затяните ступичный болт (см. тут).
