Вам потребуются: ключи TORX Т20 и Т50, отвертка с крестообразным лезвием, тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки.

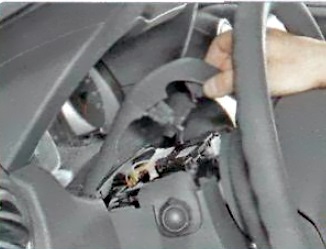

3. Снимите верхнюю…

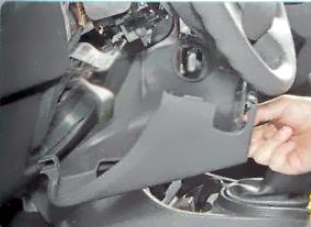

4. И нижнюю часть кожуха.

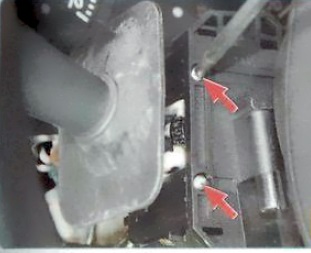

5. Выверните два винта крепления подрулевого переключателя…

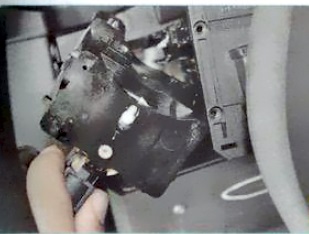

6. …и извлеките его из гнезда соединителя.
7. Отсоедините от переключателя колодку жгута проводов.
8. Аналогично снимите второй подруле-вой переключатель.

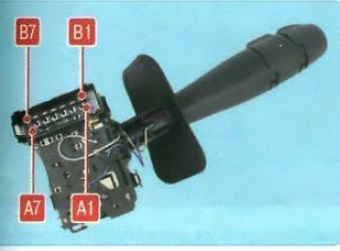

Номера выводов переключателя наружного освещения и указателей поворота

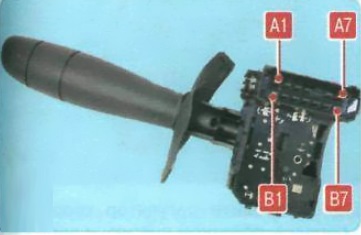

Номера выводов переключателя очистителя «омывателя ветрового стекла
9. Убедитесь в исправности подрулевых переключателей, проверяя правильность замыкания их контактов при различных положениях рычагов. Подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.5 и 10.6. Номера выводов переключателей указаны на рис. 10.7 и 10.8. Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, — лампа должна загореться. В противном случае выключатель неисправен.
10. Установите переключатели в порядке, обратном снятию.
| ЗАМЫКАНИЕ КОНТАКТОВ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ НАРУЖНОГО ОСВЕЩЕНИЯ И УКАЗАТЕЛЕЙ ПОВОРОТА С КНОПКОЙ ВКЛЮЧЕНИЯ ЗВУКОВОГО СИГНАЛА | |
| Включаемый прибор | Номера замкнутых контактов |
| Левый указатель поворота | А7-А6 |
| Правый указатель поворота | А5-А6 |
| Габаритный огонь | В1-В2 |
| Переключение ближнего/дальнего света | B5-В3 |
| Дальний свет фар | B5-B3 + В7-В6 |
| Передние противотуманные фары | А1 — В2 + В1 — B2 |
| Задний противотуманный фонарь | А3-В2 + В1-В2 |
| Звуковой сигнал | А4-В6 |
| ЗАМЫКАНИЕ КОНТАКТОВ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА С КНОПКОЙ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ ОТОБРАЖЕНИЯ БОРТОВОГО КОМПЬЮТЕРА | |
| Включаемый прибор | Номера замкнутых контактов |
| Насос омывателя ветрового стекла | A4-B4 |
| Малая скорость стеклоочистителя | A3-A7 |
| Большая скорость стеклоочистителя | A2-A7 |
| Прерывистый режим работы | А1-А7+А3-А6 |
| Прерывистый режим работы стеклоочистителя, малая скорость | A3-A6 |
| Кнопка переключения режимов отображения бортового компьютера | A4-B7 |
При необходимости подрулевые переключатели можно снять в сборе с соединителем и контактным кольцом подушки безопасности. Для этого выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

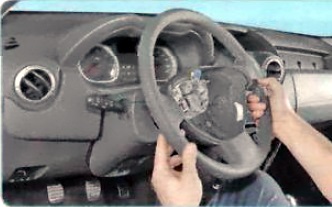

2. Снимите рулевое колесо (см. тут), предварительно установив его в положение, соответствующее прямолинейному движению.
3. Снимите кожух рулевой колонки (см. тут).

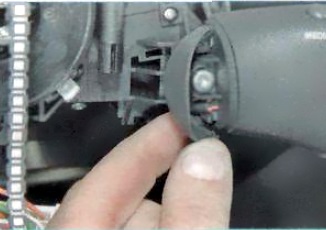

4. Открой декоративную крышку, выверните винт

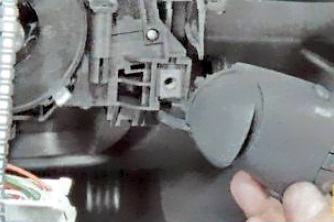

5. …и снимите пульт дистанционного управления аудиосистемой с кронштейна подрулевых переключателей.

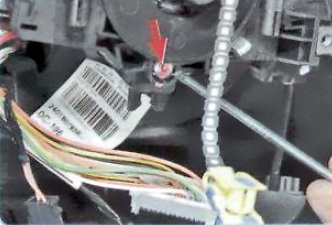

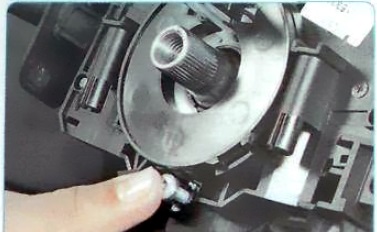

6. Выверните на три-четыре оборота болт хомута крепления соединителя
7. Нажмите на болт, чтобы ослабить хомут
8. Сдвиньте соединитель с рулевой колонки.

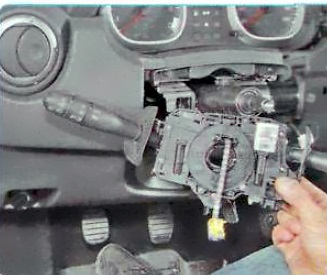

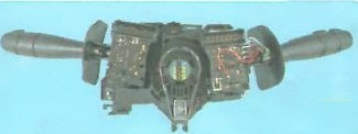

9. Отсоедините от подрулевых переключателей колодки жгута проводов и снимите соединитель в сборе с подрулевыми переключателями и контактным кольцом. 10. Установите детали в порядке, обратном снятию. Инструкция актуальна для моделей Рено Дастер 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.
