При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: ключ «на 14», торцовые головки «на 8», «на 10», «на 19», ключ TORXT30, головка XZN М12, удлинитель, вороток, отвертка с плоским лезвием, специальный шаблон, свечной ключ, стрелочный индикатор с удлинителем, стопор для фиксации шкива.
1. Установите автомобиль на подъемник или смотровую канаву.
2. Снимите брызговик двигателя (см. тут).
3. Отсоедините провод от клеммы минус аккумуляторной батареи.
4. Снимите корпус воздушного фильтра (см. тут).

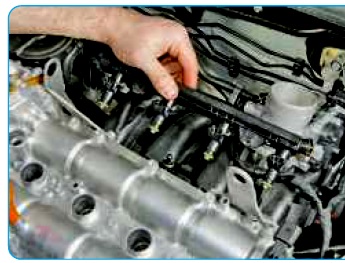

5. Снимите топливную рампу (см. тут).

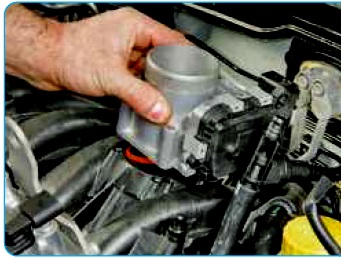

6. Снимите дроссельный узел (см. тут).

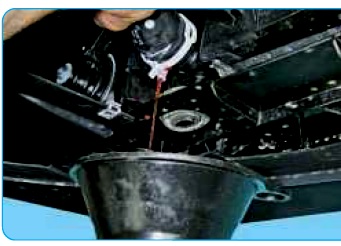

7. Слейте охлаждающую жидкость из системы охлаждения (см. тут).

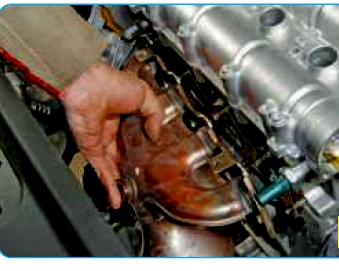

8. Снимите катколлектор (см. тут).

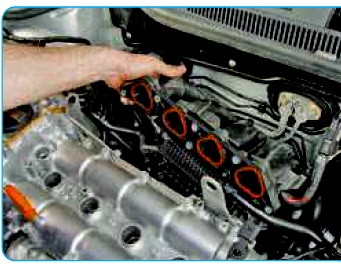

9. Снимите впускную трубу (см. тут).

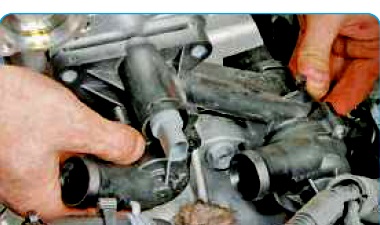

10. Выверните болты крепления и отведите от головки блока цилиндров корпус термостата, не отсоединяя шлангов системы охлаждения двигателя (см. тут).
11. Снимите корпус распределительных валов (см. тут).

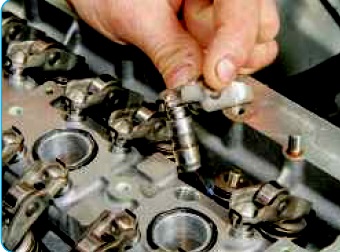

12. Снимите роликовые коромысла и гидрокомпенсаторы, положите их на чистую поверхность.

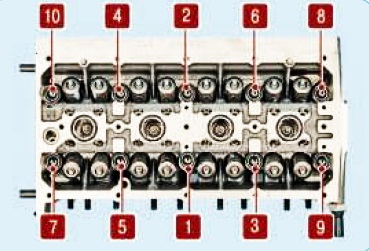

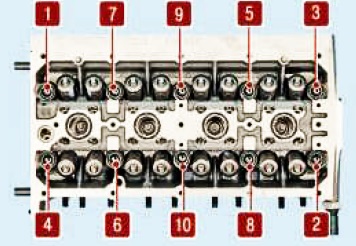

13. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, указанном на фото, а затем окончательно выверните болты крепления головки блока и выньте их.

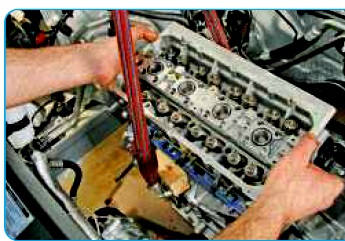

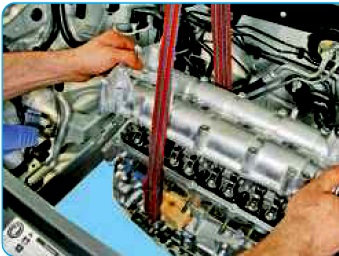

14. Снимите головку с блока цилиндров.

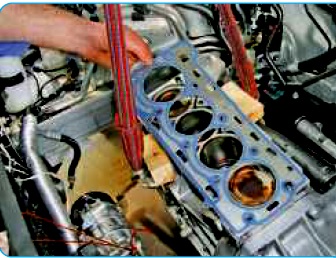

15. Снимите прокладку головки блока цилиндров.

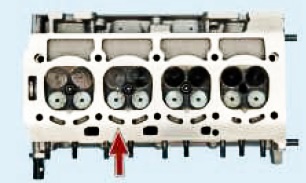

16. Осмотрите привалочные поверхности головки…

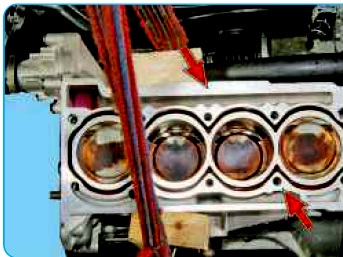

17. …и блока цилиндров. Удалите с них остатки старой прокладки растворителем.

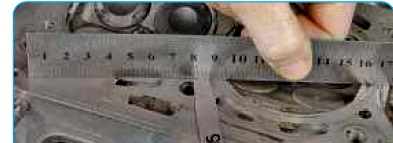

18. Проверьте ГБЦ на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль…

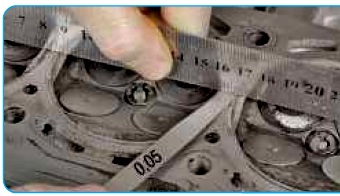

19. …затем по диагонали и щупом измерьте зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,05 мм.

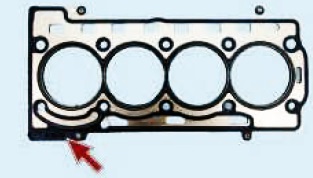

20. Установите на блок цилиндров новую прокладку так, чтобы поверхность, на которую нанесена ее маркировка была обращена вверх.
21. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:
— удалите из резьбовых отверстий под болты крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
— обязательно установите новую прокладку и болты крепления головки блока цилиндров, повторное использование прокладки и болтов не допускается;
— смажьте болты моторным маслом;
— затяните болты на холодном двигателе в порядке, указанном на фото, в четыре этапа:
1-й — вверните болты крепления головки блока цилиндров от руки;
2-й — затяните болты в порядке, указанном на фото, моментом 30 Н-м;
3-й — доверните болты крепления на 90°;
4-й — еще раз доверните болты крепления на 90°.
22. Установите цепь привода газораспределительного механизма и корпус распределительных валов (см. тут и тут).
23. Отрегулируйте фазы газораспределительного механизма (см. тут).
24. Установите все детали в порядке, обратном снятию.
25. Залейте масло в систему смазки двигателя (см. тут).
26. Залейте охлаждающую жидкость в систему охлаждения двигателя (см. тут).
27. Пустите двигатель, убедитесь в отсутствии течи масла и охлаждающей жидкости.
