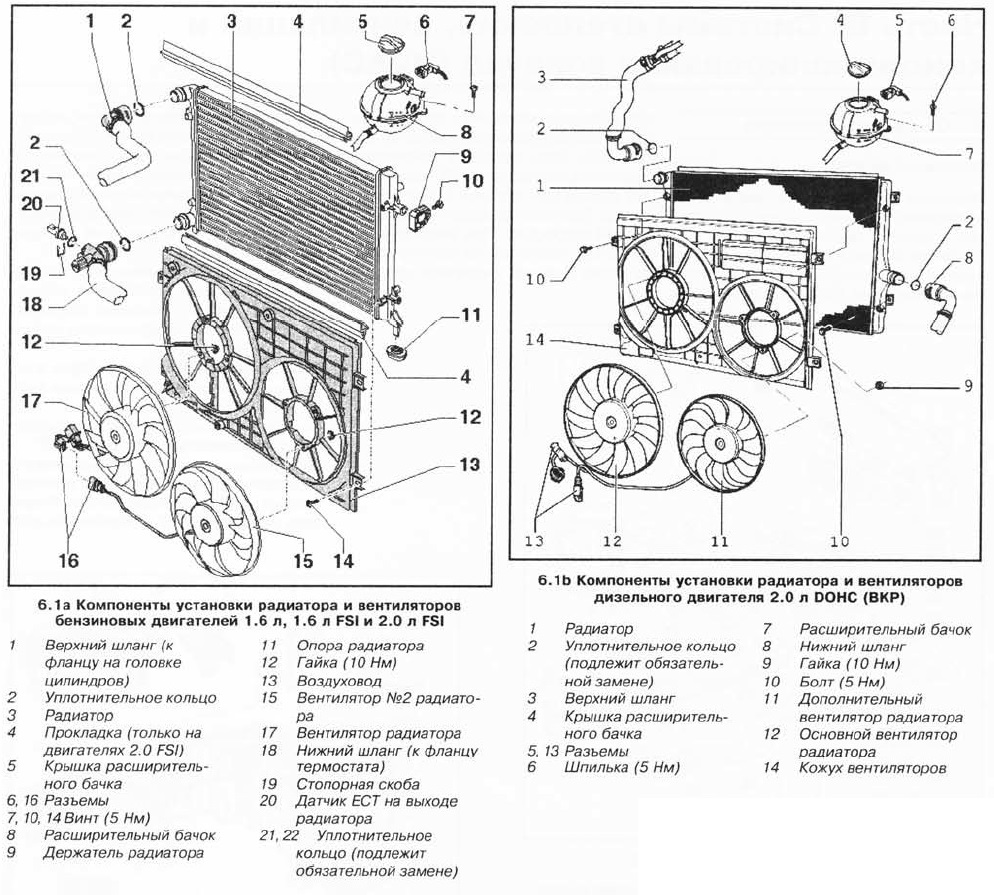

1 Компоненты установки радиатора и вентиляторов указаны на сопр. иллюстрациях.
2 Переведите держатель замка капота в положение обслуживания.
3 Опорожните систему охлаждения (см. тут) и отсоедините от радиатора шланги.
4 Разъедините разьем вентилятора и снимите его (см. тут).
5 Выверните болты крепления справа и слева опоры радиатора и слегка наклоните радиатор назад.
6 Снимите с радиатора конденсатор и закрепите его проволокой на держателе замка, не отсоединяя линии хладагента. Замечание: Чтобы исключить повреждение конденсатора системы К/В, а также линий хладагента, обязательно следите за тем, чтобы трубопроводы и шланги не были перекручены, смяты или погнуты.
7 На бензиновых двигателях 2.0 л FSI отсоедините верхнюю прокладку радиатора.
8 Снимите радиатор по направлению вверх.
9 Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие утечек.
