Бензиновый двигатель 1.6 л (BSE)
Замечание: Если снимаемый ремень предполагается использовать в дальнейшем, предварительно следует пометить направление его движения, и устанавливать в соответствии с этой меткой. Установка ремня в противоположном направлении повышает его износ при работе или может привести к разрушению ремня.
Снятие
|
| 1. Компоненты установки ремня привода вспомогательных агрегатов приведены на сопр. иллюстрации |
2. Снимите защиту картера (см. тут).
|
3. На дизельном двигателе снимите переднюю секцию правого локера (см. Главу 11) и топливный фильтр, отсоединив от него трубопроводы (см. сопр. иллюстрацию) и сняв с опоры двигателя. |
4. Пометьте направление вращения клинового ремня.
5. Ослабьте натяжение ремня, потянув натяжитель за выступ (см. на иллюстрации 9.1) рожковым ключом по направлению часовой стрелки.
|

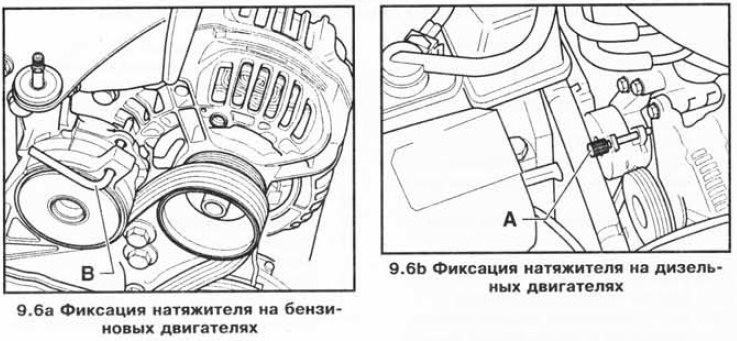

| 6. Поверните натяжитель так, чтобы его можно было зафиксировать при помощи специального стержня (см. сопр. иллюстрации выше), пруткового ключа или сверла, |
7. Снимите приводной ремень, запомнив схему его прокладки.
Установка
|
8. Уложите ремень на шкивы и ролик натяжителя. начиная со шкива коленчатого вала и заканчивая шкивом генератора (на двигателях, кроме ВКР) или шкивом компрессора К/В (на дизельном двигателе ВКР). Схема прокладки ремня приведена на сопр. иллюстрации. |
9. Немного поверните натяжитель по направлению часовой стрелки, выньте удерживающий его стержень и отведите натяжитель назад.
10. Проверьте правильность положения ремня на всех шкивах.
11. На дизельном двигателе установите переднюю секцию локера и топливный фильтр.
12. Установите защиту картера.
Бензиновые двигатели 1.6 л FSI (BLF, BLP)
|
1. Шкивы и ролики, приводимые ремнем, указаны на сопр. иллюстрации. |
2. Снимите крышку приводного ремня.
|
3. Оттяните ролик натяжителя гаечным ключом за болт крепления в направлении против часовой стрелки (стрелка на сопр. иллюстрации) и зафиксируйте прутковым ключом 4 мм (1). |
4. Снимите приводной ремень, проверьте его состояние и при необходимости замените его.
Замечание: Запомните схему прокладки ремня на шкивах и роликах.
|
| 5. Наденьте клиновой ремень на шкивы и ролики, начиная укладку со шкива коленчатого вала (см. сопр. иллюстрации). |
6. Немного оттяните ролик натяжителя гаечным ключом против часовой стрелки, выньте фиксирующий стержень и медленно отпустите ролик назад.
7. Удостоверьтесь в правильности положения ремня на шкивах и установите его крышку.
Бензиновые двигатели 2.0 л FSI и 2.0 TFSI (BLR/BLX/BLY и AXX/BWA)
Замечание: Замена ремня привода вспомогательных агрегатов двигателей бензиновых 2.0 л производится аналогично замене на двигателе 1.6 л (BSE).

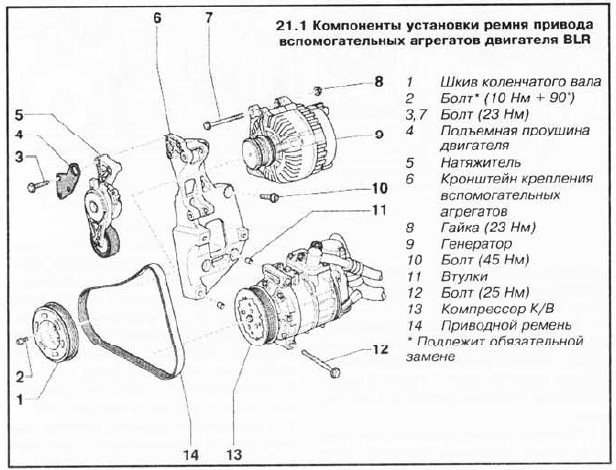

1. Компоненты установки ремня привода вспомогательных агрегатов приведены на сопр. иллюстрации выше.
|
2. Последовательность затягивания болтов кронштейна крепления вспомогательных агрегатов приведена на сопр. иллюстрации. |
