Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок — 2 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей и при наличии глубоких борозд ИЛИ сколов. Инструкция актуальна для автомобилей Мазда 6 (GH) 2007, 2008, 2009, 2010, 2011, 2012 года выпуска, с кузовом седан, универсал и хэтчбек с бензиновыми двигателями объемом: 1.8, 2.0, 2.5 литров (R4 DOHC).
Необходимый инструмент: ключи «на 14» и «на 17», ключ для гаек колес, раздвижные пассатижи и отвертка с плоским лезвием.
1) Снимите колесо

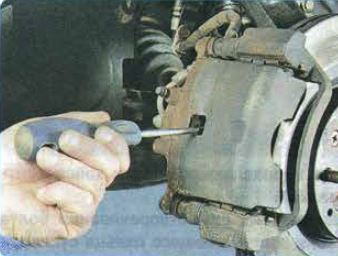

2) Вставив отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, утопите поршень в цилиндр.

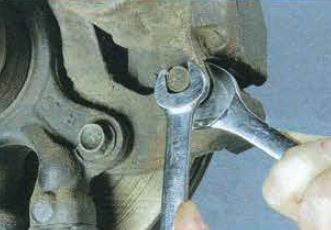

3) Открутите крепежный болт нижнего направляющего пальца, удерживая палец от проворачивания.

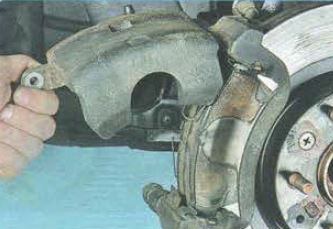

4) Поднимите суппорт вверх..

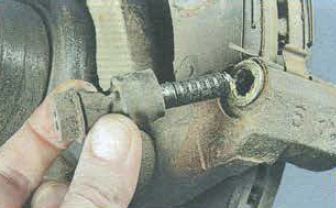

5) …и достаньте направляющий палец из отверстия направляющей колодок.
6) Снимите нижнюю и верхнюю направляющую скобы

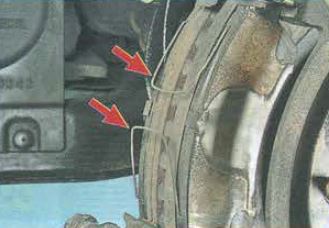

Расположение прижимных скоб.

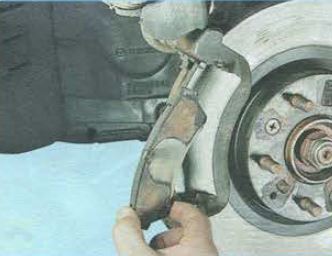

7) Снимите наружную
и внутреннюю колодки

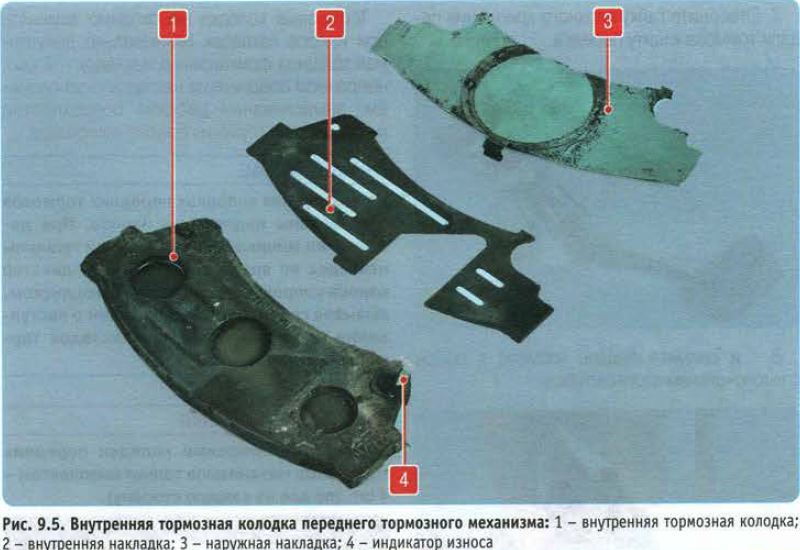

9) При необходимости снимите с внутренней тормозной колодки 1 (рис. 9.5) наружную 3…
10) …и внутреннюю 2 накладки.
11) Утолите поршень рабочего цилиндра с помощью раздвижных пассатижей.
12) Установите тормозные колодки, прижимные скобы и остальные детали в порядке, обратном снятию.
13) Аналогично замените тормозные колодки тормозного механизма второго переднего колеса.
14) Установите колесо.
15) Проверьте и при необходимости восполните уровень тормозной жидкости в бачке главного тормозного цилиндра.
